Le compresseur est le cœur du système de réfrigération hermétique du réfrigérateur et d’un frigo. Le compresseur est le composant le plus cher à remplacer et l’une des rares pièces que le propriétaire ne peut pas remplacer lui-même. Heureusement, le compresseur lui-même est rarement le problème lorsqu’un réfrigérateur ne fonctionne pas correctement. En règle générale, le problème réside dans une pièce beaucoup moins chère et plus facile à remplacer, comme un relais de démarrage Klixon. Iceshop.be vous montre comment tester un compresseur de réfrigérateur.
Trouver pourquoi votre compresseur a des problèmes
En supposant que vous ayez un certain « savoir-faire » technique, on vous donne les conseils que vous pouvez essayer pour tester le compresseur de votre frigo. Il existe différentes causes de défaillance de votre compresseur, énumérons les plus probables :
- Une très faible charge sur l’évaporateur du réfrigérateur ;
- Trop de charge dans la chambre du frigo ;
- Le compresseur est vieux et subit une usure normale ;
- Le réfrigérateur se trouve dans un endroit chaud, ce qui provoque une surchauffe du compresseur ;
- Le réfrigérant n’est pas compatible avec le compresseur et votre frigo ;
- Manque de lubrification.
Tester si votre compresseur de réfrigérateur est défectueux
N’oubliez pas de ne jamais travailler sur un appareil encore branché sur une source d’alimentation ! Débranchez complètement le réfrigérateur. Assurez-vous que le frigo est éteint au niveau de votre carte de circuit imprimé.
Test des enroulements du compresseur
Éloignez le réfrigérateur du mur et débranchez-le de la prise d’alimentation. Vous aurez besoin d’un multimètre pour cela en utilisant la fonction ohms. Avoir de l’électricité appliquée au circuit testé vous donnera de fausses lectures et endommagerait votre multimètre, alors débranchez-le complètement.
Trouvez le relais de démarrage Klixon du compresseur et retirez-le des bornes sur le côté du compresseur. Votre réfrigérateur a probablement un relais de démarrage Klixon, qui peut être identifié par les 2 fils qui y sont connectés. Les 3 broches que vous verrez sont marquées « S » ; ‘C’; et « R ». Ce sont les broches d’enroulement Start, Common et Run. Si les broches ne sont pas marquées, réglez le commutateur de fonction du multimètre sur l’échelle R x 1 et trouvez les 2 broches qui donnent la lecture la plus élevée : ce seront vos broches d’enroulement Run and Start. La broche restante est la broche commune.
Si l’écran LCD du compteur affiche « O.L » lors de la vérification entre 2 broches, le compresseur est défectueux et doit être remplacé.
Test des enroulements de moteur en court-circuit
Vous pouvez obtenir 2 types de court-circuit dans un compresseur de réfrigérateur : un court-circuit « tour à tour » dans le moteur ou un court-circuit « enroulement à cadre ».
À l’aide de votre fidèle multimètre, la lecture que vous obtenez entre la broche Run et les broches Common et Start doit être à moins de 0,5 ohm l’une de l’autre. Si ces lectures sont très différentes, l’enroulement du moteur avec la lecture significativement plus basse a un « tour à tour » court et le compresseur doit être remplacé.
Test du condensateur
Vous comptez sur votre réfrigérateur pour garder vos aliments frais. Si une partie de l’appareil cesse de fonctionner, cela peut être extrêmement problématique. Une pièce du réfrigérateur qui pourrait causer un problème de fonctionnalité est le condensateur. Les problèmes électriques sont la principale raison pour laquelle un condensateur de réfrigérateur peut cesser de fonctionner correctement. Cela nécessite un test immédiat pour assurer le fonctionnement du frigo.
Problèmes électriques de condensateur de réfrigérateur
Un problème électrique est souvent la principale cause de problèmes avec le condensateur de fonctionnement du réfrigérateur. Le câblage peut se déconnecter avec le temps ou les circuits entre chaque fil peuvent mal fonctionner. Sans ce système fonctionnel, le PTC n’aura pas de secours et le compresseur risque de ne pas fonctionner correctement.
Vous pouvez essayer de faire le test vous-même si le condensateur du frigo est en panne électrique à l’aide d’un multimètre pour tester le relais de démarrage Klixon du réfrigérateur. Cependant, si vous ne savez pas comment utiliser un multimètre ou si vous avez peu d’expérience, vous ne devriez pas tenter ce type de test par vous-même. Reportez-vous au manuel de votre frigo pour plus d’informations sur la lecture des images du condensateur de frigo lorsque vous utilisez un multimètre.
Réparation du condensateur de frigo
La réparation d’un condensateur de frigo nécessite la manipulation du câblage (fil) et d’autres pièces électriques. Si vous décidez d’entreprendre vous-même cette réparation ou ce remplacement, assurez-vous que le frigo soit débranché de l’alimentation.
Tester et remplacer le relais de démarrage Klixon du compresseur d’un réfrigérateur n’est pas un travail typique. Mais, pour quelqu’un qui est prêt à faire de son mieux pour résoudre un problème au lieu d’acheter un nouveau réfrigérateur, le temps pourrait être bien dépensé.
Test étape par étape d’un relais de compresseur de frigo
Si vous êtes très, très bricoleur, essayez de tester vous-même le relais Klixon du compresseur. Pour ceux qui ont le courage et la détermination, voici comment tester le relais Klixon du compresseur de votre réfrigérateur.
Choses dont vous aurez besoin :
- Multi testeur
- Pince à bec effilé
- Tournevis
- Résistance bobinée de 20 ohms
Avant de faire le test sur votre réfrigérateur, débranchez l’appareil sur la prise d’alimentation.

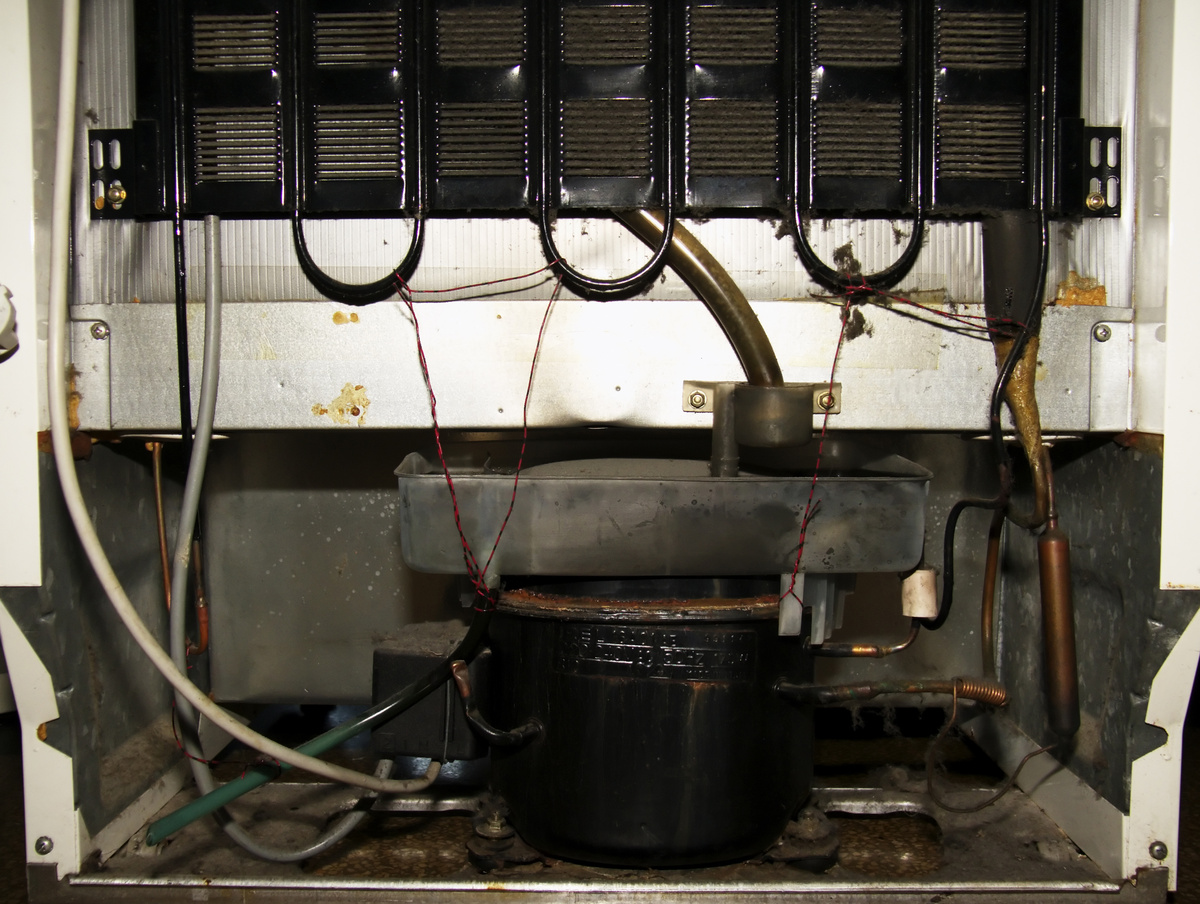

- Localisez le compresseur. Il est généralement grand et cylindrique et situé en bas à l’arrière du réfrigérateur. Une boîte avec des fils devrait sortir à droite du compresseur. Dans cette boîte se trouve le relais du compresseur.
Notez qu’un ancien frigo utilise un condensateur avec son compresseur. Si votre frigo a un condensateur câblé au compresseur, il devra être déchargé avant de travailler sur le frigo. Tester les fils de la résistance aux bornes du condensateur avec la résistance bobinée de 20 ampères pour éliminer le risque de choc de contre-courant.
- Retirez le couvercle du boîtier de relais de démarrage du compresseur. Il y a généralement trois composants à l’intérieur de la boîte du relai : le relais du compresseur, les bornes du moteur du compresseur et le protecteur de surcharge. La plus grande pièce est le relais du compresseur. Si la pièce est à l’état solide, vous devrez la faire tester par un professionnel. Si vous avez un relais bobiné, retirez-le directement du compresseur.
- Utilisez la paire de pinces à bec effilés pour retirer le connecteur de la borne du relais. Assurez-vous de le déconnecter par le connecteur, pas par le fil. Vérifiez à la fois le connecteur de fil et le relais Klixon du compresseur pour tout signe de corrosion.
- Dépoussiérez le relais et regardez-le bien. Vous devriez voir deux bornes enfichables marquées « S » et « M » et la borne à enfiler marquée « L ».
- Réglez votre multi-testeur pour lire les ohms généralement le réglage X1 ou RX1. Placez le relais sur une surface plane.
- Insérez une sonde du testeur dans la borne « S » et une autre sonde dans la borne « M ». Le testeur doit lire « zéro » ohms. Retourner ensuite le relais Klixon. Vous entendrez un « clic » distinct et le testeur devrait passer de « 0 » à « l’infini ».
- Touchez une sonde à la borne « S » et l’autre sonde à la borne « L ». Le testeur doit lire « zéro » ohms. Retournez-le à nouveau, avec chaque sonde toujours sur les bornes, et le testeur devrait indiquer « infini ».
- Retournez le relais Klixon. Touchez maintenant une sonde à la borne « M » et l’autre sonde à la borne « L ». Le testeur doit lire « zéro » ohms. Retournez le relais Klixon avec les sondes toujours en place et la lecture du testeur ne devrait pas changer- elle restera à « zéro » ohms.
Si le relais Klixon du compresseur réussit ce test, le relais n’est pas le problème de votre réfrigérateur. S’il échoue à l’un de ces tests, apportez-le à un magasin de pièces détachées pour appareil électroménager et achetez-en un de rechange.
Conclusion
Chaque test est essentiel pour déterminer le fonctionnement du compresseur de votre réfrigérateur. Remettez le tout à sa place d’origine dans le réfrigérateur. Débranchez la résistance de 20 ohms du condensateur avant de déconnecter le réfrigérateur. Si vous avez besoin de conseils supplémentaires, n’hésitez pas à contacter l‘équipe de iceshop.be.
